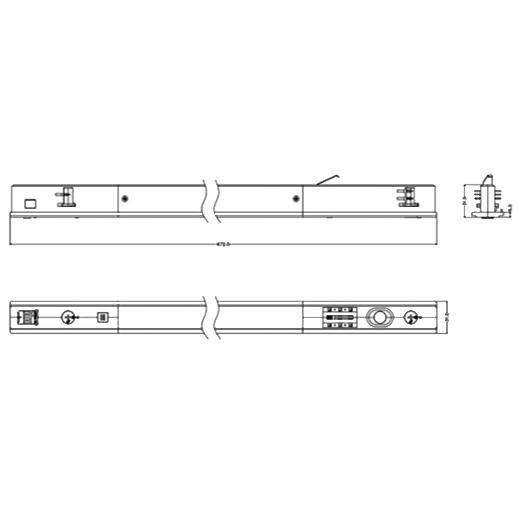

Dibujo técnico
Código:DS-W-GR6D-50W-350-1050-D

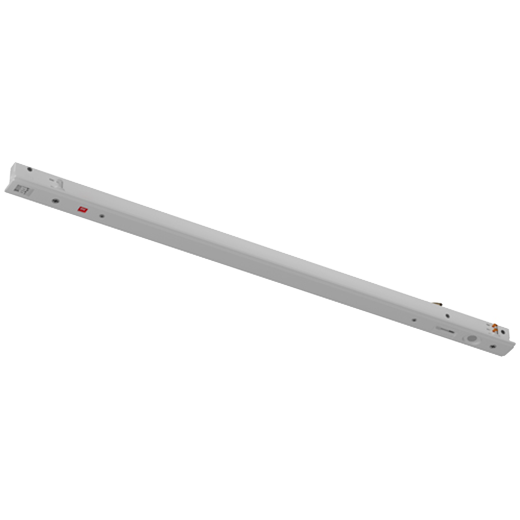

DASH Smart Controlador InTrack
GR6D-15 DALI-2 (DT6) In Track driver 50W 350-1050mA para raíles de alimentación trifásicos según EN 60570 para lámparas lineales DSD26-L120, DSD26-L150 según ZHAGA Book 14; casquillo GR6d con sistema push in & push out; selección de fase L1, L2 y L3 posible cuando está instalado; corriente de salida ajustable entre 350-1050mA mediante interruptor DIP (corrientes de salida ajustables: 350mA, 400mA, 450mA, 550mA, 700mA, 800mA, 1050mA); Carcasa: policarbonato / aluminio; Color: blanco; Dimensiones: 672mm 13.8mm (31mm) x 31.5mm; Clase de protección: I; Tipo de protección: IP20; Tensión de red: 220-240V ~50/60Hz; Tensión alterna: 198-264V; Resistencia a la sobretensión: 320V, 1h; Consumo de energía típico (a plena carga) 56,6W; Consumo de energía en espera <0,5W; Corriente de irrupción: 20 A, 280 μs; 22 piezas en B16A; 37 piezas en C16A; Rango de tensión de salida: 20-48V; Tensión de salida máxima: 60V; Potencia secundaria máxima: 50,4W; Tolerancia de corriente de salida: +/- 5%; Corriente de salida NF rizado residual (<120Hz): +/- 3%; PstLM de salida: <1; SVM de salida: <0,4; Eficiencia (a 230 V, 50 Hz, plena carga): 89%; λ (a 230 V, 50 Hz, carga completa): 0,96; THD (a 230 V, 50 Hz, carga completa): 50.000; Vida útil a Ta 25°C: >50.000h; Rango de temperatura ambiente Ta: -20 a +40°C; Temperatura máxima de la carcasa Tc: 75°C; Prueba de hilo incandescente: 750°C; Norma de regulación: DALI-2; Método de regulación: AM; Rango de regulación: 1-100%; incluye elemento de retención GR6d para carriles trifásicos con mecanismo de bloqueo.
Dibujo técnico
Aplicación: Interior
Categoría de producto: Controlador Intrack
Tipo de montaje: Gr6d-15
Color de la carcasa: Blanco
Material: Policarbonato / aluminio
IP: 20
Controlador LED: DALI Dim
Potencia del sistema: 50,4W
Corriente del LED: 350mA-1050mA
Medidas: 672mm x 13,8mm (31mm)
Altura: 31,5mm
Peso neto: 330g
